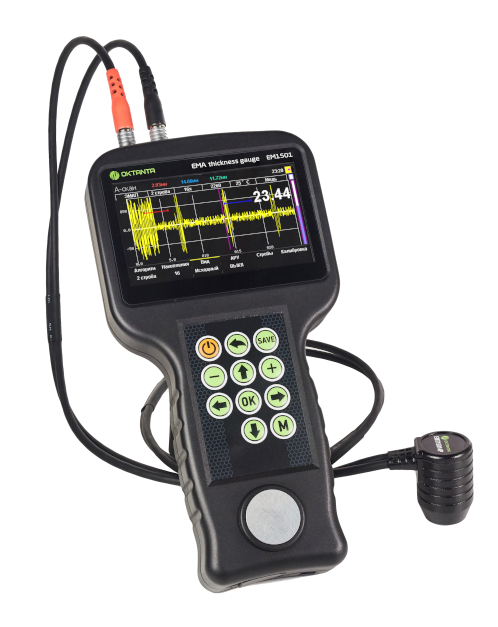

Misuratore di spessore a ultrasuoni
nessun accoppiante
fino a 7 mm

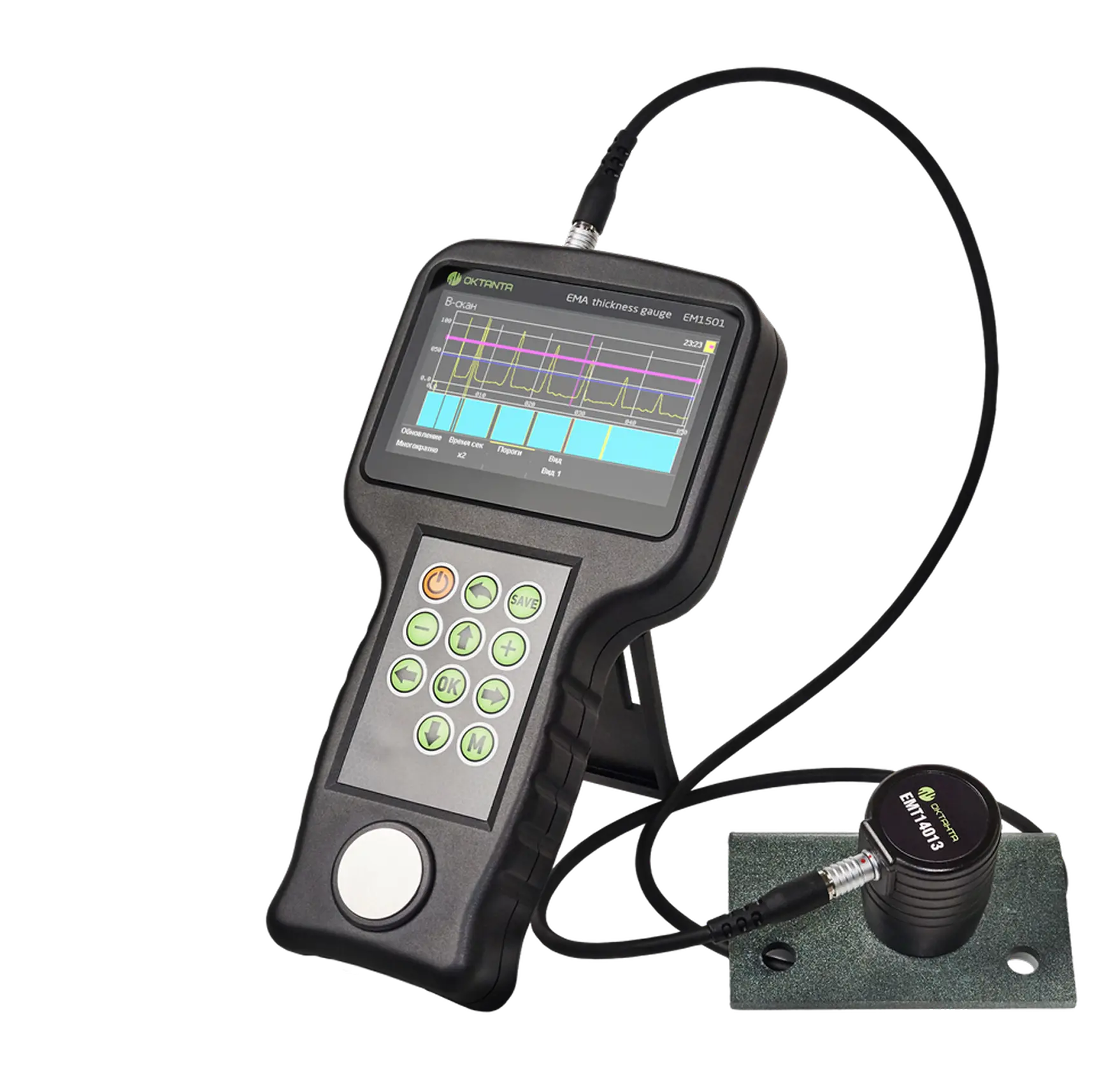

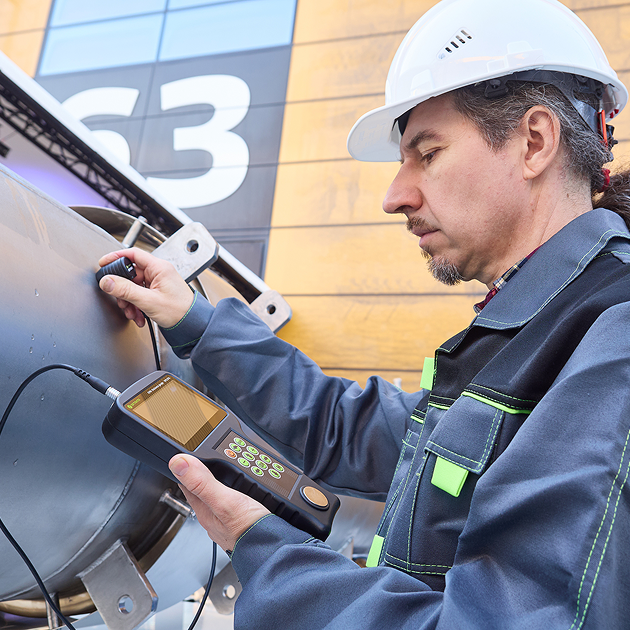

Il misuratore di spessore EM1501 ispeziona tubi in acciaio, lamiera, barre e altri prodotti in acciaio, alluminio e altri metalli in modo comodo, rapido e affidabile.

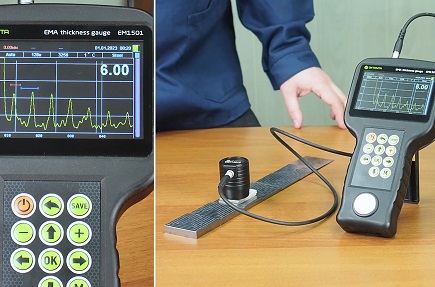

L'EM1501 si basa sugli ultimi sviluppi scientifici nel campo dei test non distruttivi e sull'ampia esperienza degli ingegneri Oktanta. Il dispositivo misura lo spessore del metallo attraverso una distanza fino a 7 mm (il valore più alto rispetto agli altri misuratori di spessore EMA).
Uno speciale trasduttore ad alta temperatura consente l'ispezione di oggetti caldi riscaldati fino a 750 °C.

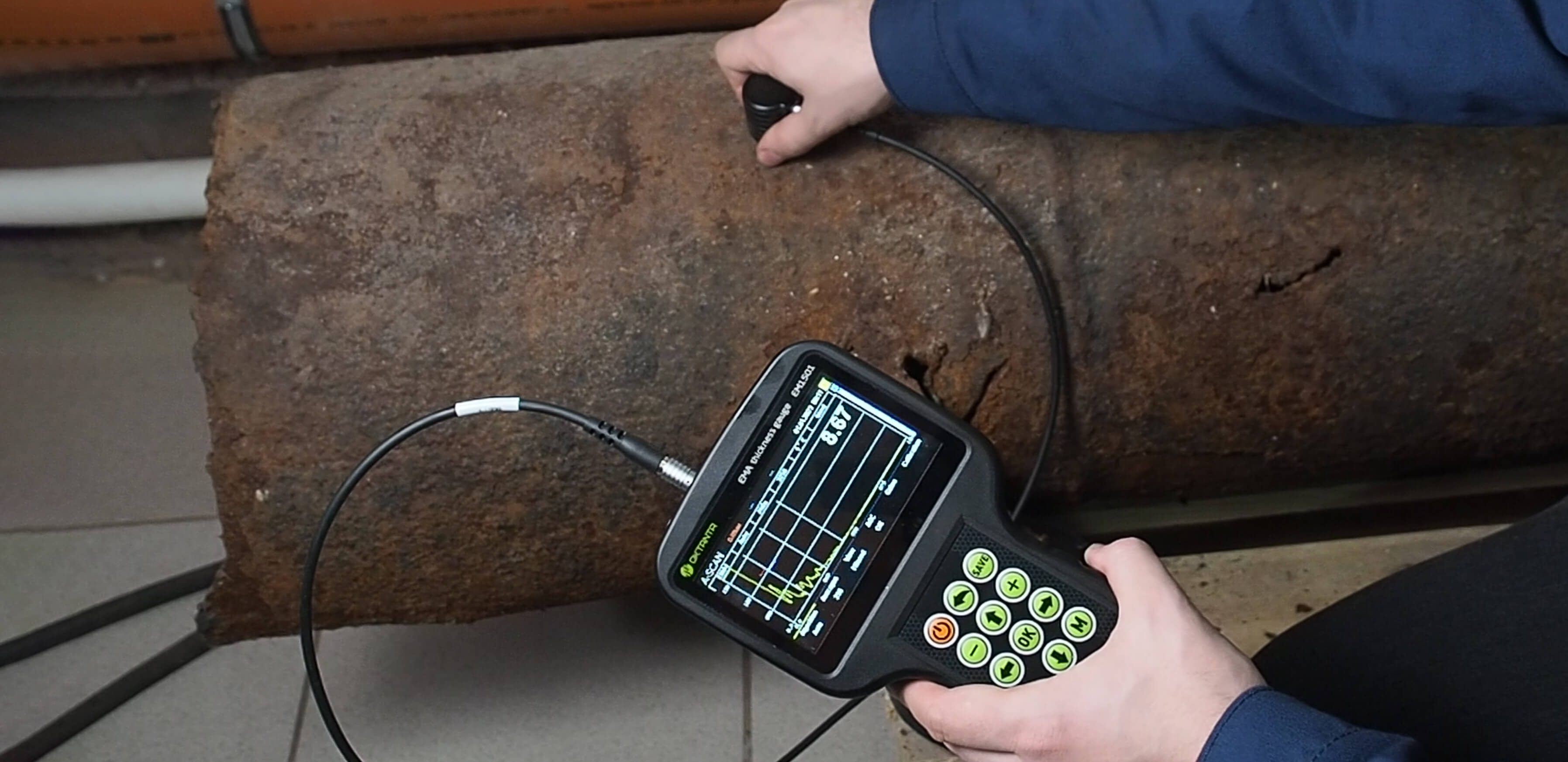

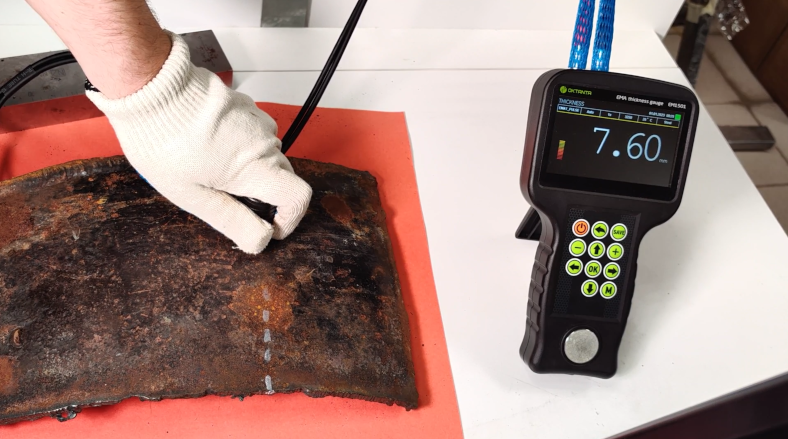

Basta avvicinare il trasduttore alla superficie dell'oggetto da testare

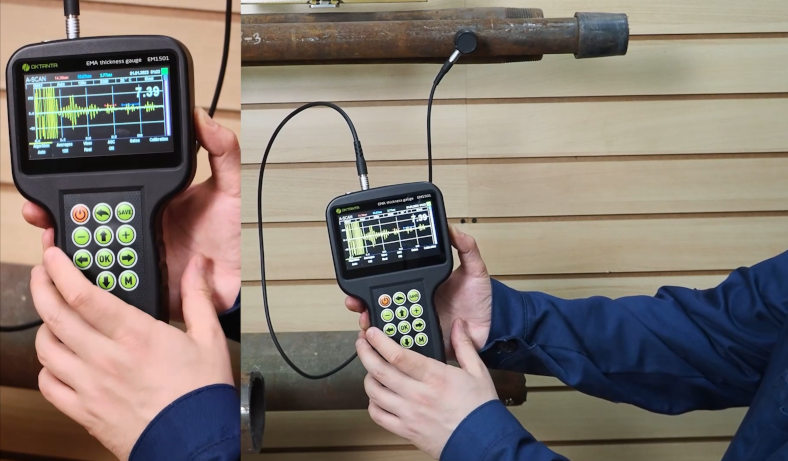

L'EM1501 consente all'utente di analizzare A-scan, visualizzare B-scan, salvare dati su C-scan e lavorare con i gate, selezionare una modalità di misurazione dello spessore, parametri di elaborazione del segnale, ecc.
Funziona sia su superfici piane che su superfici con un raggio di curvatura di 10 mm e più

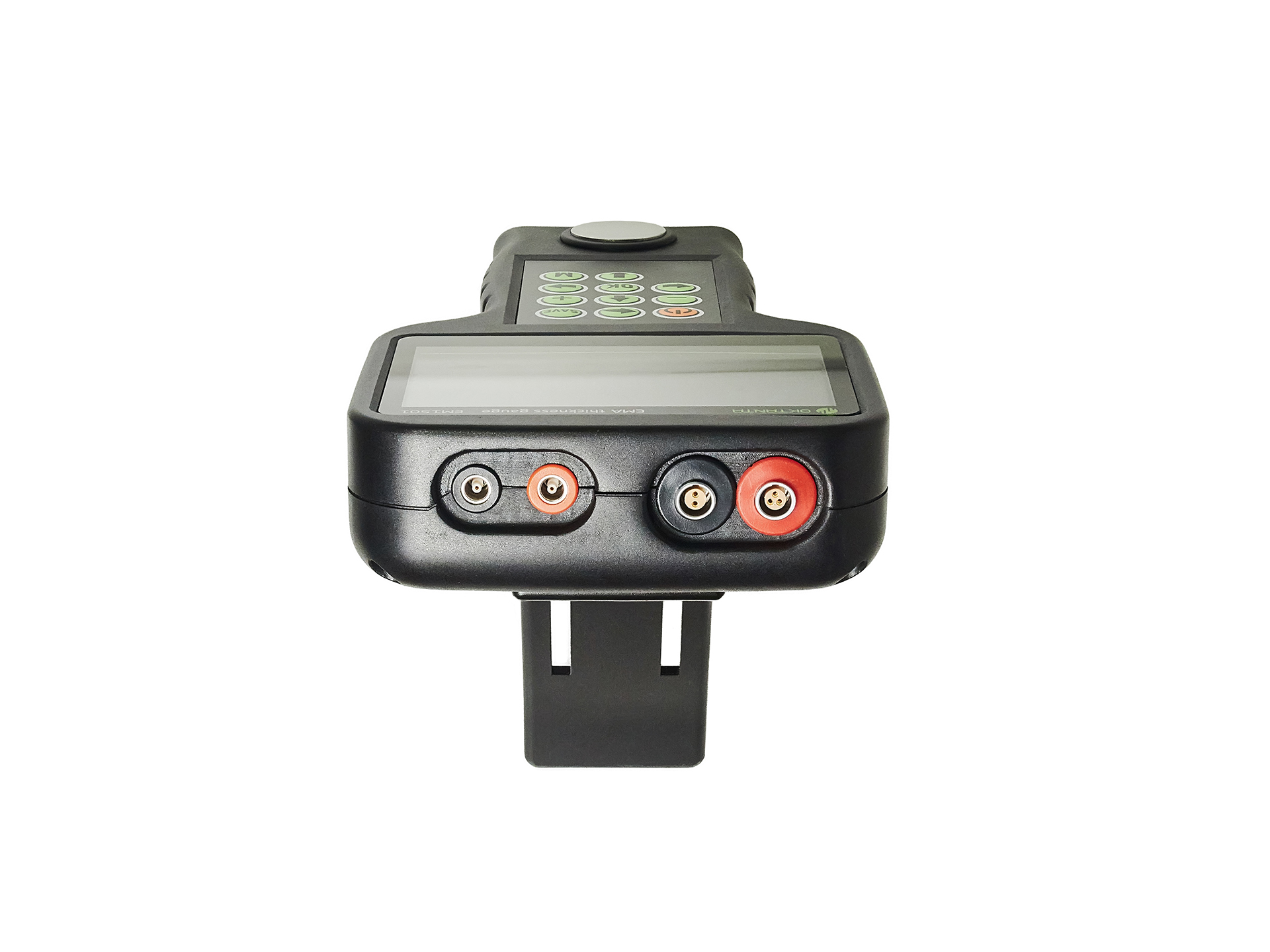

L'EM1501 ha due canali di misurazione indipendenti: EMA e Piezoelettrico, che garantiscono una maggiore affidabilità dell'ispezione. I trasduttori piezoelettrici sono raccomandati per applicazioni in cui lo spessore dei depositi sulla superficie metallica impedisce l'uso di trasduttori EMA ed è richiesta la pulizia della superficie.

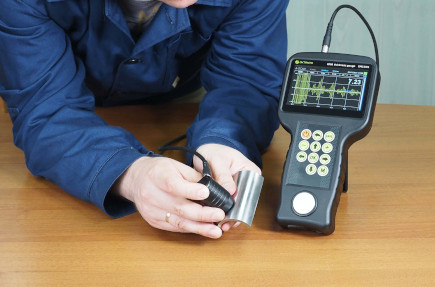

L'EM1501 può funzionare con:
• trasduttori EMA a elettromagnete pulsato a cui lo sporco non aderisce
• trasduttori piezoelettrici:
– trasduttore 5 MHz, diametro apertura 10 mm,
– trasduttore 5 MHz, diametro apertura 7,2 mm,
– trasduttore 10 MHz, diametro apertura 5 mm.
• trasduttori EMA standard con magnete permanente.
Guarda il video (4 min)
Specifiche tecniche
Il misuratore di spessore EM1501
-
Intervallo di temperatura ambiente operativa-20…+50 °С
-
Durata del lavoro continuo senza ricarica della batteria7 ore
-
Intervallo di impostazione della velocità del suono1000…9999 m/s con passo di 1 m/s
-
Numero massimo di misurazioni al secondo16
-
Dimensioni232 x 135 x 44 mm
Per trasduttori EMA:
-
Intervallo di spessore misurato per l'acciaio2…80 mm
-
Intervallo di spessore misurato per l'acciaio senza distanza2…200 mm
-
Errore di misurazione dello spessore 2…25 mm0,08+0,001·Н mm
-
Errore di misurazione dello spessore 25…200 mm0,1+0,005·Н mm
-
Distanza ammissibile tra il trasduttore EMT14012 e l'oggetto di provaFino a 4 mm
-
Distanza ammissibile tra l'EMAT a elettromagnete pulsato e l'oggetto di provaFino a 2 mm
-
Distanza ammissibile tra il trasduttore ЕМТ14013 e l'oggetto di provaFino a 7 mm
-
Inclinazione ammissibile del trasduttore rispetto alla normale alla superficie dell'oggetto di prova±25 °
-
Raggio di curvatura minimo ammissibile della superficie dell'oggetto di prova≥10 mm
-
Frequenza operativa del dispositivo4 MHz
-
Intervallo di temperatura operativa sulla superficie dell'oggetto di prova-20…+80 °C
(-20…+750 °C dove viene utilizzato il trasduttore EMT14014Т)
Per trasduttori piezoelettrici:
-
Intervallo di spessore misurato per l'acciaio0,5…300 mm
-
Errore di misurazione dello spessore 0,5…25 mm0,08 mm
-
Errore di misurazione dello spessore 25…300 mm0,1 mm
-
Raggio di curvatura minimo ammissibile della superficie dell'oggetto di prova25 mm
-
Frequenza operativa del dispositivo5 MHz, 10 MHz
-
Intervallo di temperatura operativa sulla superficie dell'oggetto di prova-10…+60 °C

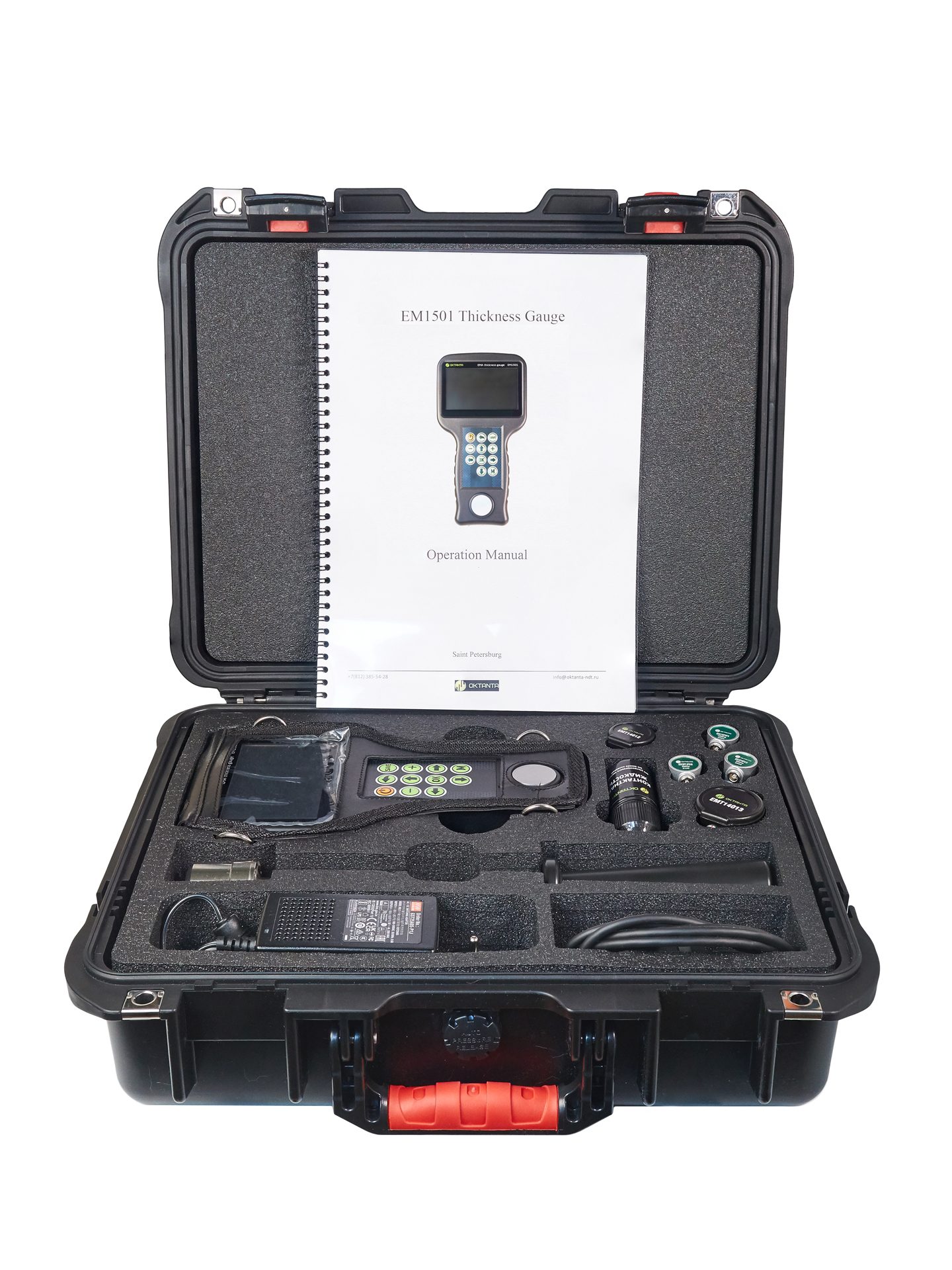

Accessori

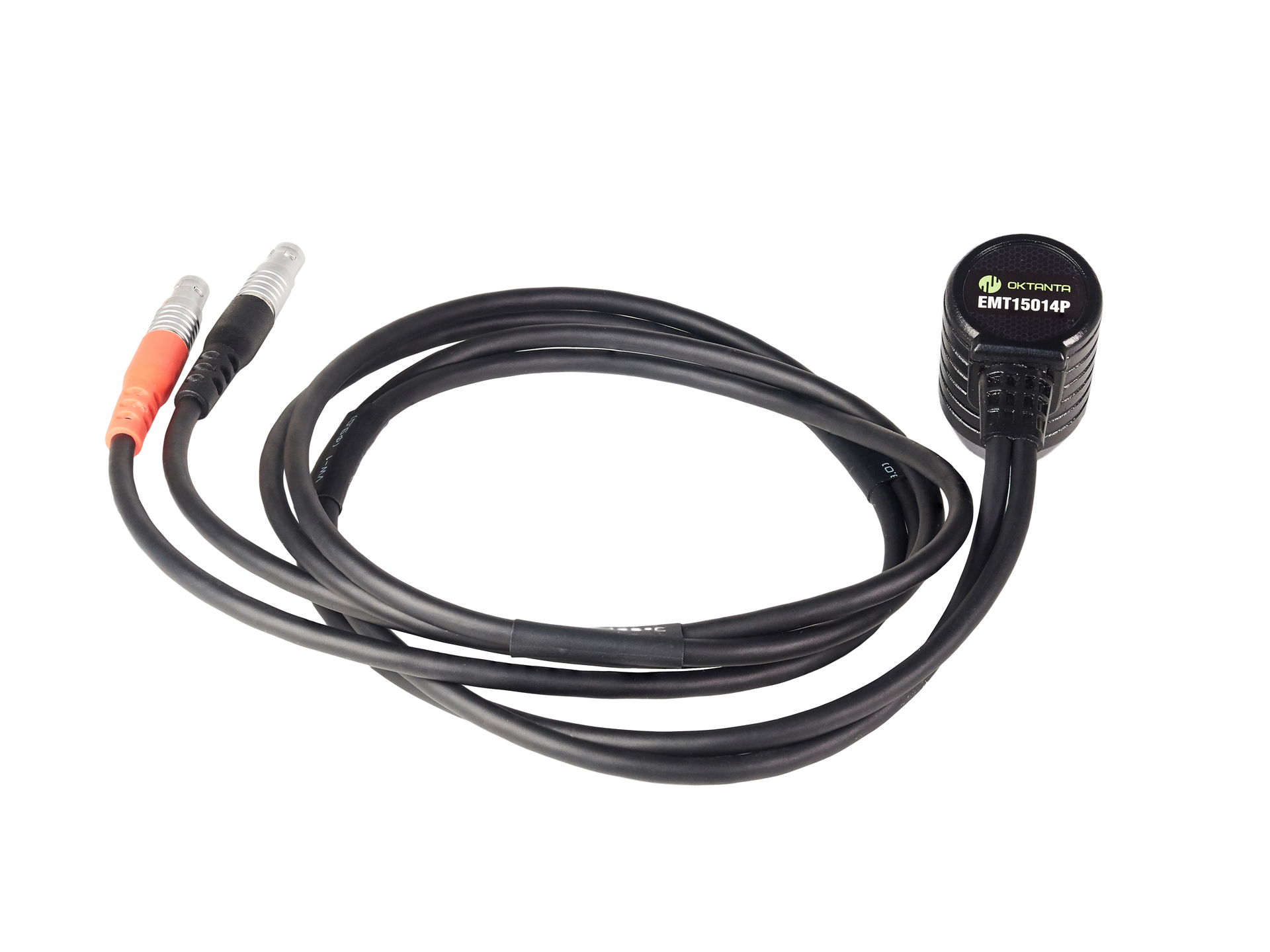

Trasduttore EMA ad alta temperatura per il funzionamento con oggetti riscaldati fino a 750 °C
Trasduttore con elettromagnete pulsato per il funzionamento con oggetti riscaldati fino a 750 °C
Trasduttore per il funzionamento con una distanza fino a 3 mm
Trasduttore per il funzionamento con una distanza fino a 4 mm
Trasduttore per il funzionamento con una distanza fino a 4 mm
Trasduttore per il funzionamento con una distanza fino a 7 mm
Trasduttore per il funzionamento con una distanza fino a 7 mm
Trasduttore EMA con elettromagnete pulsato
Trasduttore piezoelettrico 5 MHz, 10 mm
Trasduttore piezoelettrico 5 MHz, 7,2 mm
Trasduttore piezoelettrico 10 MHz, 5 mm
Alimentatore per il misuratore di spessore EM1501
Cavo per collegare i trasduttori EMA EM1401 UT, EM1401, EM1501
Cavo per collegare i trasduttori piezoelettrici EM1401 UT, EM1501
Custodia protettiva per il misuratore di spessore EM1501
Tappo protettivo per l'ЕМТ14012
Tappo protettivo per l'ЕМТ14013
