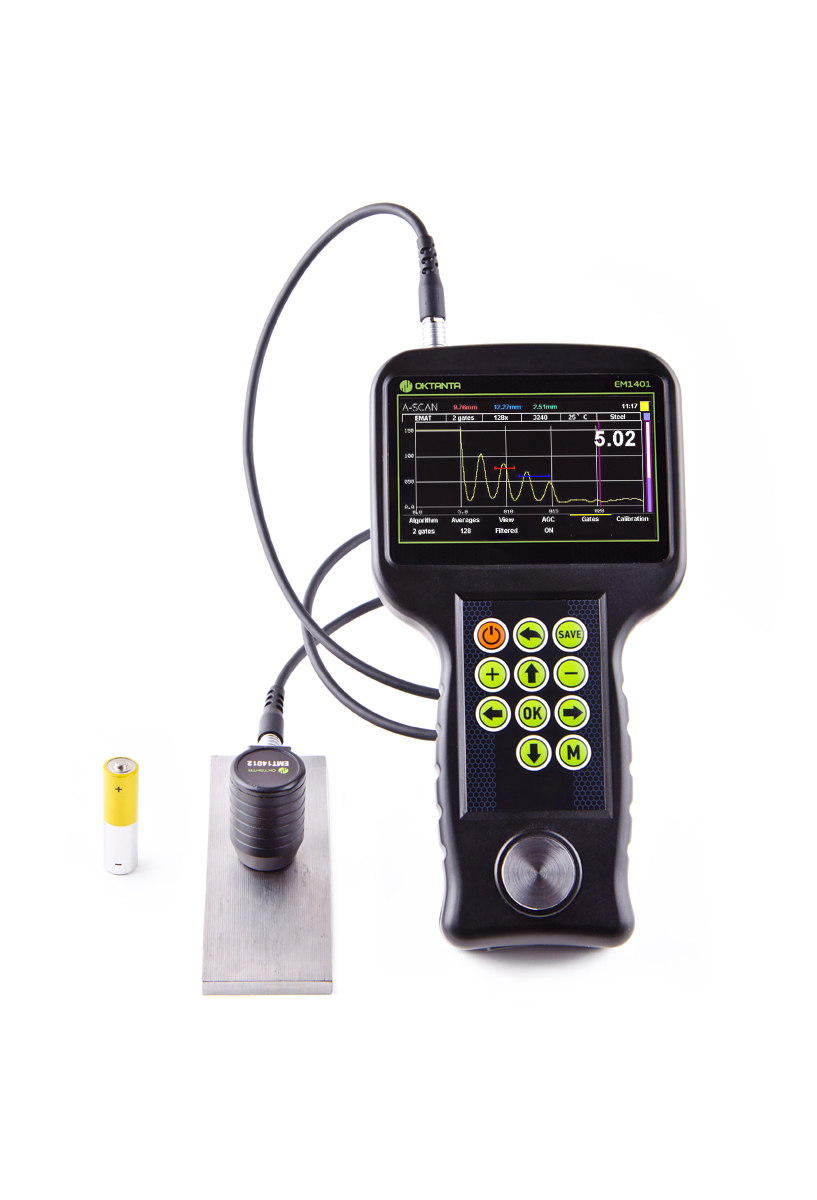

Misuratore di spessore EMA
fino a 6 mm
Il misuratore di spessore EMA EM1401 misura lo spessore di tubi in acciaio, lamiera, barre e altri prodotti in acciaio, alluminio e altri metalli con una distanza operativa tra il trasduttore e il metallo fino a 6 mm. La distanza può essere costituita da sporco, ruggine, depositi di sale, vernice, lacca, smalto, plastica o altri rivestimenti non conduttivi.
L'EM1401 consente misurazioni senza l'uso di accoppiante e senza preparazione della superficie.
Uno speciale trasduttore ad alta temperatura consente l'ispezione di oggetti caldi riscaldati fino a 750 °C.
L'EM1401 implementa uno speciale algoritmo che tiene conto dei cambiamenti nella velocità di propagazione del suono nel metallo indotti dalla temperatura.
Funziona sia su superfici piane che su superfici con un raggio di curvatura di 10 mm e più
La tecnologia consente la misurazione dello spessore senza accoppiante e pulizia preliminare della superficie
Per i trasduttori EMA standard, l'intervallo di temperatura operativa sulla superficie dell'oggetto di prova è -20…+80 °С. Lo speciale trasduttore EMT14014T misura lo spessore su oggetti riscaldati fino a 750 °C
L'angolo di inclinazione ha un effetto minore sulle letture del dispositivo, a differenza dei misuratori di spessore convenzionali con trasduttori piezoelettrici che richiedono il trasduttore fissato in una certa posizione.

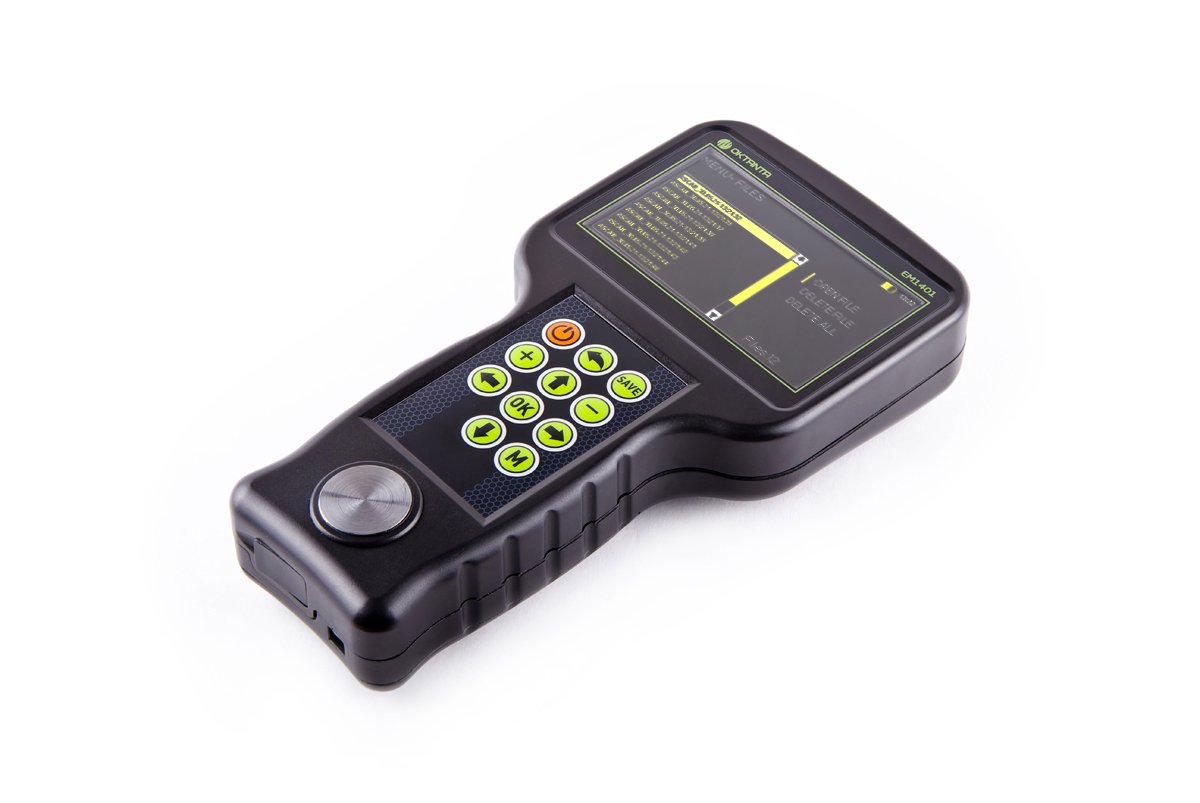

Il misuratore di spessore EM1401 ha un display a colori protetto da vetro antiurto.
Il dispositivo utilizza uno speciale algoritmo di elaborazione dei dati che fornisce misurazioni corrette dello spessore in presenza di fattori di disturbo come l'anisotropia del metallo, l'uso di più riflettori, l'esposizione a interferenze esterne. Oltre alla modalità automatica di misurazione dello spessore, l'EM1401 consente di utilizzare modalità di misurazione manuali basate sul primo eco e sulla differenza tra due eco qualsiasi. La modalità manuale è raccomandata per oggetti fortemente corrosi.
• senza l'uso di accoppiante
• senza preparazione della superficie
• dopo un singolo tocco del pulsante
• attraverso la distanza operativa fino a 6 mm
• sia su superfici piane che su superfici con un raggio di curvatura di 10 mm e più
Guarda il video (3 min)
Specifiche tecniche
Il misuratore di spessore EM1401
-
Intervallo di temperatura ambiente operativa-20…+50 °С
-
Durata del lavoro continuo senza ricarica della batteria7 ore
-
Intervallo di impostazione della velocità del suono1000…9999 m/s con passo di 1 m/s
-
Numero massimo di misurazioni al secondo16
-
Dimensioni232 x 135 x 44 mm
-
Intervallo di spessore misurato per l'acciaio2…80 mm
-
Intervallo di spessore misurato per l'acciaio senza distanza2…200 mm
-
Errore di misurazione dello spessore 2…25 mm0,08+0,001·Н mm
-
Errore di misurazione dello spessore 25…200 mm0,1+0,005·Н mm
-
Distanza ammissibile tra il trasduttore EMT14012 e l'oggetto di provaFino a 4 mm
-
Distanza ammissibile tra il trasduttore ЕМТ14013 e l'oggetto di provaFino a 6 mm
-
Inclinazione ammissibile del trasduttore rispetto alla normale alla superficie dell'oggetto di prova±25 °
-
Raggio di curvatura minimo ammissibile della superficie dell'oggetto di prova≥10 mm
-
Frequenza operativa del dispositivo4 MHz
-
Intervallo di temperatura operativa sulla superficie dell'oggetto di prova-20…+80 °C
(-20…+750 °C dove viene utilizzato il trasduttore EMT14014Т)
Accessori
Trasduttore EMA ad alta temperatura per il funzionamento con oggetti riscaldati fino a 750 °C
Trasduttore per il funzionamento con una distanza fino a 3 mm
Trasduttore per il funzionamento con una distanza fino a 4 mm
Trasduttore per il funzionamento con una distanza fino a 4 mm
Trasduttore per il funzionamento con una distanza fino a 7 mm
Trasduttore per il funzionamento con una distanza fino a 7 mm
Alimentatore per i misuratori di spessore EM1401, EM1401 UT
Cavo per collegare i trasduttori EMA EM1401 UT, EM1401, EM1501

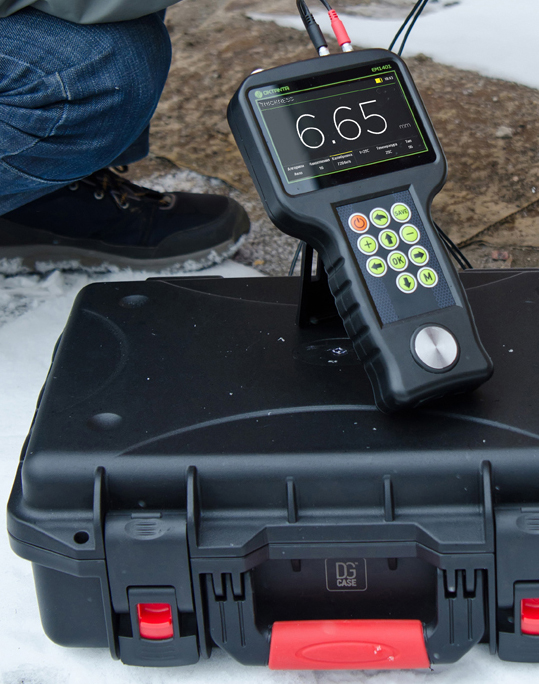

Custodia protettiva per i misuratori di spessore EM1401, EM1401 UT
Tappo protettivo per l'ЕМТ14012
Tappo protettivo per l'ЕМТ14013
